Diode 알아보기

1. Diode란 무엇인가?

1.1 Diode의 정의

Diode(다이오드)는 전류를 주로 한 방향으로 흐르게 하고, 반대 방향으로는 전류의 흐름을 억제하는 반도체 소자이다.

다이오드에는 Anode(애노드)와 Cathode(캐소드)라는 두 개의 단자가 있다. 일반적인 PN 접합 다이오드는 Anode의 전압이 Cathode보다 충분히 높을 때 전류가 쉽게 흐르고, 반대의 경우에는 전류가 거의 흐르지 않는다.

따라서 다이오드를 이용하면 회로에서 전류가 흐르는 방향을 제한하거나, 교류를 직류로 변환하거나, 다른 전자부품을 비정상적인 전압으로부터 보호할 수 있다.

다만 실제 다이오드는 완벽한 스위치가 아니다. 전류가 흐를 때 일정한 전압 강하가 발생하며, 반대 방향으로도 미세한 누설전류가 존재한다.

1.2 Diode는 왜 개발되었을까?

다이오드의 등장 배경을 이해하려면 전류의 방향을 제어해야 했던 초기 전자기술의 발전 과정을 살펴볼 필요가 있다.

전기기술이 발전하면서 교류(AC)를 직류(DC)로 변환하거나, 무선통신에서 전달받은 고주파 신호로부터 정보를 추출해야 하는 필요성이 생겼다. 이러한 기능을 구현하기 위해서는 전류를 한 방향으로 더 쉽게 흐르게 하는 정류(Rectification) 특성이 중요했다.

1874년 Ferdinand Braun은 금속과 방연석(Galena) 결정의 접촉에서 전류가 한 방향으로 더 쉽게 흐르는 현상을 발견했다. 이는 반도체를 이용한 정류 현상의 초기 발견이었지만, 당시에는 실용적인 활용이 제한적이었다.

이후 1900년대 초 무선통신이 발전하면서 정류 기술의 활용 가능성이 커졌다. 무선 수신기는 고주파 신호에 포함된 정보를 추출해야 했으며, 이를 위해 정류 특성을 가진 소자가 사용되기 시작했다.

1904년 John Ambrose Fleming은 열전자 방출 현상을 이용한 진공관 다이오드를 개발했다. 진공관 내부의 전자가 한 방향으로 이동하는 특성을 이용하여 무선 신호를 검출할 수 있었다. 한편 Braun이 발견했던 결정의 정류 특성도 초기 라디오의 신호 검출에 활용되었다.

이처럼 초기 다이오드는 진공관과 반도체 결정이라는 서로 다른 형태로 발전했다. 이후 고주파 신호를 처리하는 기술이 중요해지면서 반도체 다이오드에 관한 연구도 활발해졌다.

특히 1940년 Bell Labs의 Russell Ohl은 실리콘에서 PN 접합과 광전 효과를 발견했다. 또한 제2차 세계대전 당시 레이더에 사용되는 고주파 신호를 검출하기 위해 실리콘과 게르마늄을 이용한 반도체 다이오드의 제작 기술이 발전했다.

이러한 연구는 반도체 재료의 정제와 도핑 기술의 발전으로 이어졌으며, 이후 다양한 반도체 소자를 개발하는 기반이 되었다.

결국 다이오드는 전류의 방향을 제어하고 신호를 검출하려는 필요성에서 발전한 소자이다. 오늘날에는 정류뿐 아니라 전압 제한, 회로 보호, 발광 등 다양한 목적으로 활용되고 있다.

2. Diode의 구조

오늘날에는 PN Junction Diode, Schottky Diode, Zener Diode, LED 등 다양한 종류의 다이오드가 사용되고 있다. 이 글에서는 가장 기본적인 PN Junction Diode를 중심으로 구조와 동작 원리를 살펴보자.

2.1 P형 반도체와 N형 반도체

PN 접합 다이오드는 하나의 반도체 내부에 P형 영역과 N형 영역을 형성한 구조이다. 여기서 P형과 N형은 반도체에 특정 불순물을 첨가하여 전기적인 특성을 변화시킨 영역을 의미한다. 이러한 과정을 Doping(도핑)이라고 한다.

• P형 반도체: 정공(Hole)이 다수 캐리어인 영역이다. 정공은 전자가 비어 있는 상태이며, 양전하를 가진 입자처럼 거동한다.
• N형 반도체: 자유전자(Electron)가 다수 캐리어인 영역이다. 자유전자는 음전하를 가지고 이동한다.

캐리어(Carrier)란 반도체 내부에서 전류의 형성에 기여하는 전하 운반자를 의미한다.

일반적인 PN 접합 다이오드에서는 P형 영역이 Anode, N형 영역이 Cathode에 연결된다.

[그림 1] 다이오드의 회로 기호와 두 단자. 기호의 세로 막대가 Cathode를 나타낸다. 일반적인 다이오드 제품에서는 몸체의 띠로 Cathode를 표시하는 경우가 많다.

2.2 PN Junction과 Depletion Region

P형 영역과 N형 영역이 만나는 경계를 PN Junction(PN 접합)이라고 한다.

PN 접합이 형성되면 양쪽의 캐리어 농도 차이로 인해 확산(Diffusion)이 발생한다. P형 영역의 정공은 N형 영역으로, N형 영역의 전자는 P형 영역으로 이동하려는 경향을 보인다.

이 과정에서 전자와 정공이 재결합하고, 접합 경계 부근에는 이동 가능한 캐리어가 상대적으로 부족한 영역이 형성된다. 이를 Depletion Region(공핍층)이라고 한다.

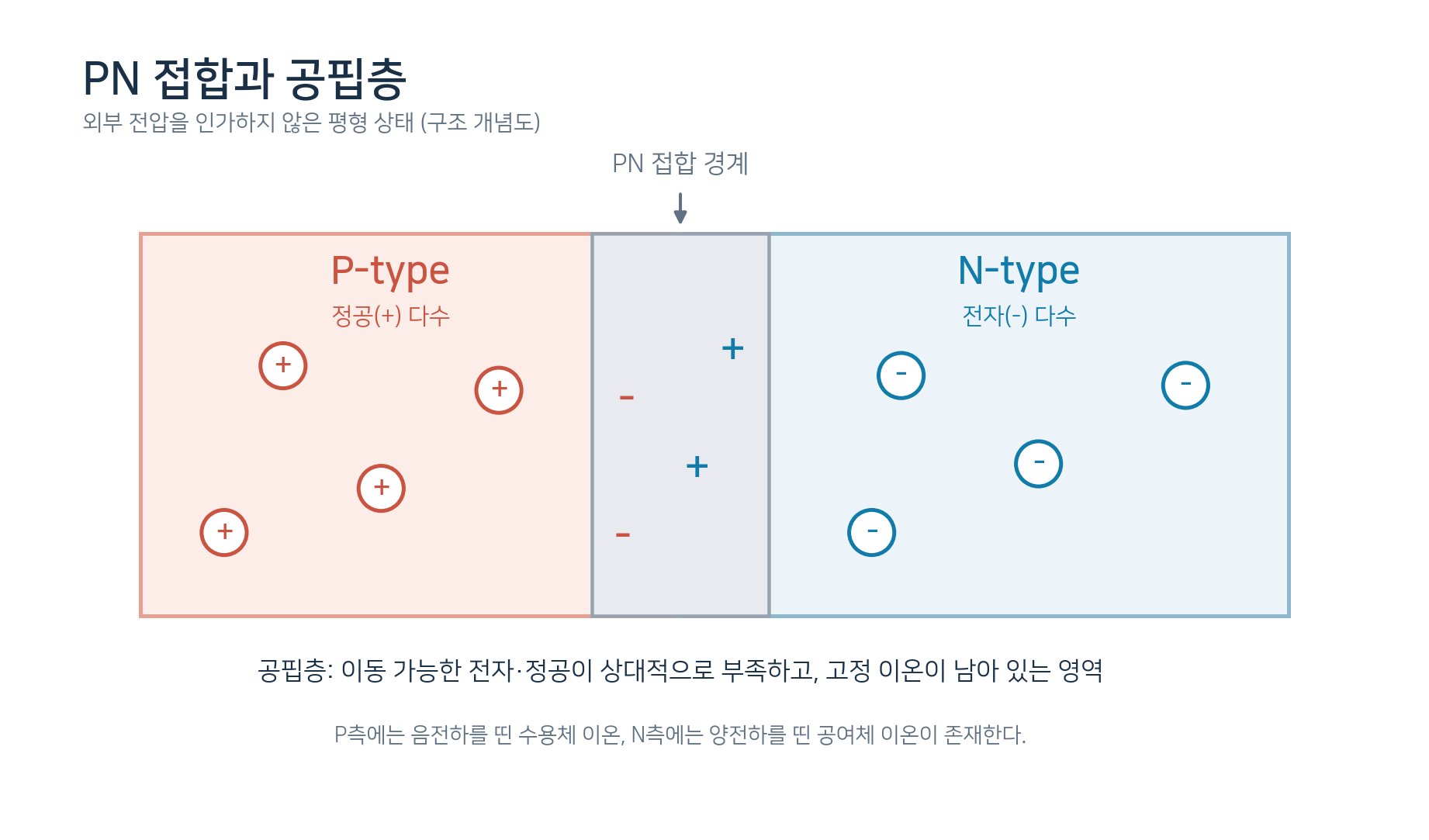

[그림2] PN 접합의 구조와 공핍층 형성 개념도

공핍층에는 이동 가능한 전자와 정공이 거의 없지만, 전하를 띤 고정 불순물 이온은 남아 있다. N형 영역에서는 전자가 확산하면서 양전하를 띤 Donor Ion이 드러나고, P형 영역에서는 정공이 확산하면서 음전하를 띤 Acceptor Ion이 드러난다.

이러한 고정 전하들은 N형에서 P형 방향으로 내부 전기장을 형성한다. 이 전기장은 전자를 N형 방향으로, 정공을 P형 방향으로 이동시키는 힘을 작용시킨다. 따라서 캐리어의 농도 차이에 의한 확산을 방해하게 된다.

그렇다고 캐리어의 확산이 완전히 차단되는 것은 아니다. N형 영역의 다수 캐리어인 전자 중 일부는 전위 장벽을 넘어 P형 영역으로 확산할 수 있으며, P형 영역의 다수 캐리어인 정공도 N형 영역으로 확산할 수 있다. 반면 P형 영역에도 소수의 자유전자가, N형 영역에도 소수의 정공이 존재한다. 이러한 소수 캐리어는 공핍층의 내부 전기장에 의해 각각 반대 방향으로 이동할 수 있다. 이를 Drift(드리프트)라고 한다. 따라서 열평형 상태에서도 캐리어의 이동은 계속 발생하지만, 확산 전류와 드리프트 전류가 서로 상쇄되므로 전체 순전류는 0이 된다.

또한 캐리어가 확산한다고 해서 P형과 N형 영역 전체의 캐리어 농도가 같아지는 것은 아니다. 내부 전기장이 추가적인 확산을 억제하므로 캐리어가 크게 감소하는 영역은 주로 접합 부근의 공핍층에 한정된다. 따라서 공핍층에서 떨어진 P형 영역에는 여전히 정공이, N형 영역에는 자유전자가 다수 캐리어로 유지된다.



그렇다면 다이오드에는 전류가 전혀 흐르지 않는 것일까? 외부 전압을 인가하지 않은 열평형 상태에서는 캐리어의 이동이 존재하더라도 순전류는 0이다. 반면 역방향 바이어스를 인가하면 다수 캐리어의 확산이 크게 억제되지만, 소수 캐리어의 이동이나 공핍층 내부에서 생성된 전자·정공에 의해 미세한 역방향 누설전류(Reverse Leakage Current)가 흐를 수 있다. 따라서 다이오드가 전류를 차단한다는 것은 전류가 완전히 0이 된다는 의미가 아니라, 정상적인 역방향 동작 범위에서 전류의 흐름이 매우 작게 제한된다는 의미이다.

여기서 중요한 점은 외부 전압에 따라 공핍층의 폭과 캐리어가 넘어야 하는 전위 장벽이 달라진다는 것이다. 이러한 특성으로 인해 다이오드는 전압의 방향에 따라 서로 다른 전류 특성을 나타낸다.

3. Diode Bias란?

Bias(바이어스)는 반도체 소자에 외부 전압을 인가하여 특정한 동작 상태를 만드는 것을 의미한다.

다이오드는 Anode와 Cathode에 인가되는 전압의 관계에 따라 순방향 바이어스와 역방향 바이어스로 구분한다.

다이오드 양단의 전압을 다음과 같이 정의하자.

\[
V_D=V_A-V_K
\qquad
\left[
\begin{array}{ll}
V_D &: \text{다이오드 양단 전압}\\[-4pt]
V_A &: \text{Anode 전압}\\[-4pt]
V_K &: \text{Cathode 전압}
\end{array}
\right.
\]

3.1 Forward Bias(순방향 바이어스)

Forward Bias는 Anode의 전압이 Cathode보다 높은 상태이다.

즉, 다음 조건을 만족한다.

\[
V_D>0
\]

일반적인 PN 접합 다이오드에서 P형 영역에 상대적으로 높은 전압을 인가하면 접합의 전위 장벽이 낮아지고 공핍층의 폭이 좁아진다.

따라서 N형 영역의 전자와 P형 영역의 정공이 접합을 넘어 이동하기 쉬워진다.

• 전자: N형 영역에서 P형 영역 방향으로 이동한다.
• 정공: P형 영역에서 N형 영역 방향으로 이동한다.
• 관습적인 전류 방향: Anode에서 Cathode 방향이다.

전자와 정공의 이동 방향은 반대이지만, 전하의 부호도 반대이기 때문에 두 캐리어 모두 같은 방향의 관습적인 전류에 기여한다.

그 결과 다이오드에 순방향 전류가 흐르게 된다.

3.2 Reverse Bias(역방향 바이어스)

Reverse Bias는 Cathode의 전압이 Anode보다 높은 상태이다.

\[
V_D<0
\]

이 경우에는 순방향 바이어스와 반대로 접합의 전위 장벽이 높아지고 공핍층이 넓어진다. 따라서 다수 캐리어가 PN 접합을 넘어 이동하기 어려워지고, 전류의 흐름이 크게 억제된다. 그러나 전류가 완전히 차단되는 것은 아니다. 실제 다이오드에는 소수 캐리어 등에 의한 매우 작은 역방향 누설전류가 존재한다.

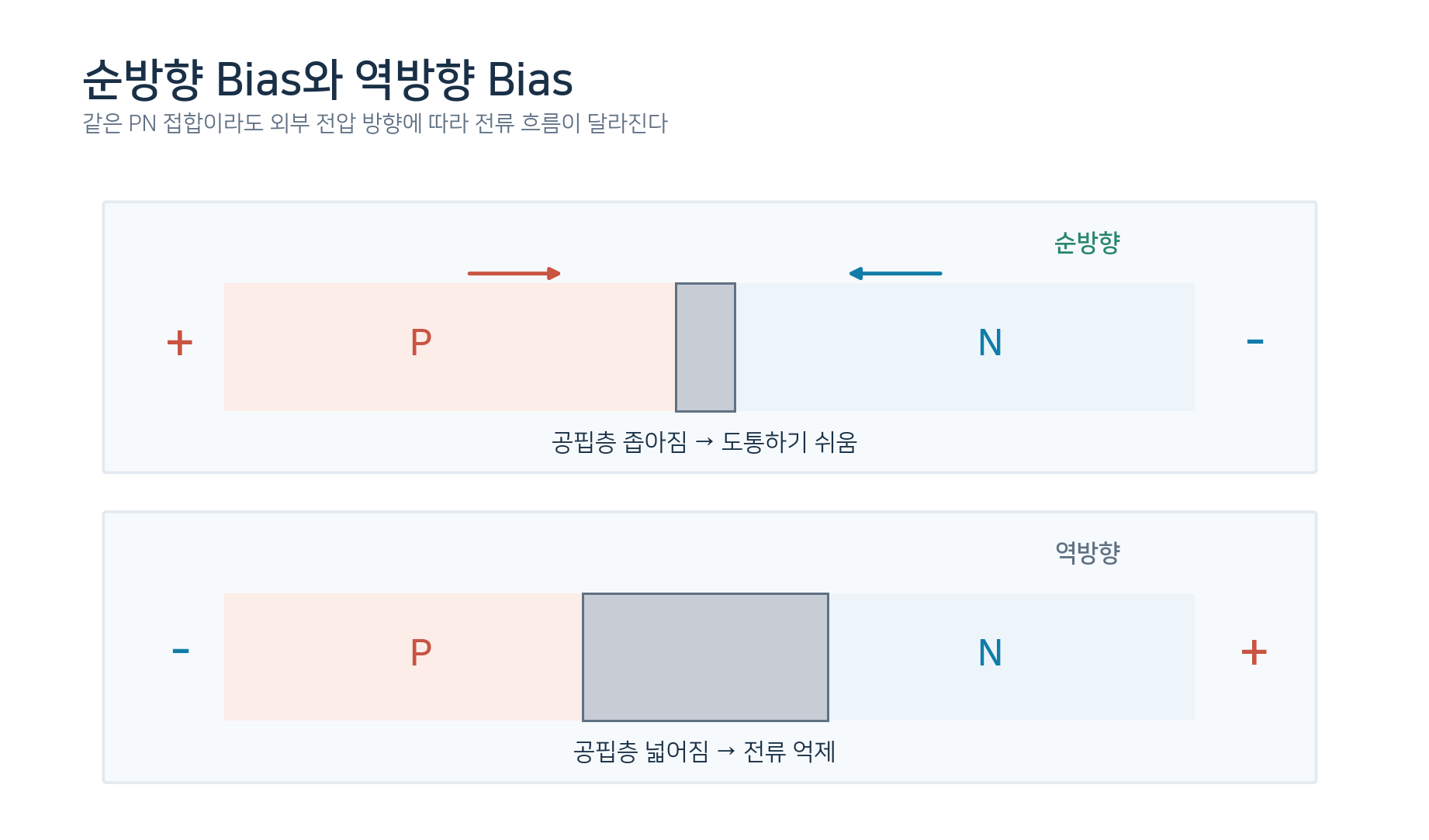

[그림3] 순방향 Bias와 역방향 Bias 시 공핍층 변화와 전류 흐름



정리하면 순방향 바이어스에서는 공핍층이 좁아지고 전류가 쉽게 흐르는 반면, 역방향 바이어스에서는 공핍층이 넓어져 전류가 거의 흐르지 않는다.

4. Diode의 전압·전류 특성

4.1 Forward Voltage와 I–V 특성

다이오드는 순방향 바이어스가 인가되었다고 해서 저항이 없는 도선처럼 동작하지 않는다. 일반적인 실리콘 PN 접합 다이오드에서는 순방향 전류가 흐를 때 Anode와 Cathode 사이에 전위차가 존재하며, 이를 순방향 전압 강하(Forward Voltage Drop)라고 한다.
순방향 전압 강하는 \(V_F\)로 표현하며, Anode 전압에서 Cathode 전압을 뺀 값이다.
\[
V_F=V_A-V_K
\]
예를 들어 Anode의 전압이 \(3.0\,\mathrm{V}\), Cathode의 전압이 \(2.3\,\mathrm{V}\)라면 다이오드에서 \(0.7\,\mathrm{V}\)의 순방향 전압 강하가 발생한다.
흔히 실리콘 다이오드의 순방향 전압 강하를 약 \(0.7\,\mathrm{V}\)라고 설명하지만, 이 값이 모든 다이오드에 적용되는 일정한 문턱전압은 아니다. 실제로는 작은 순방향 전압에서도 미세한 전류가 흐르며, 순방향 전압이 증가할수록 전류가 비선형적으로 급격하게 증가한다.

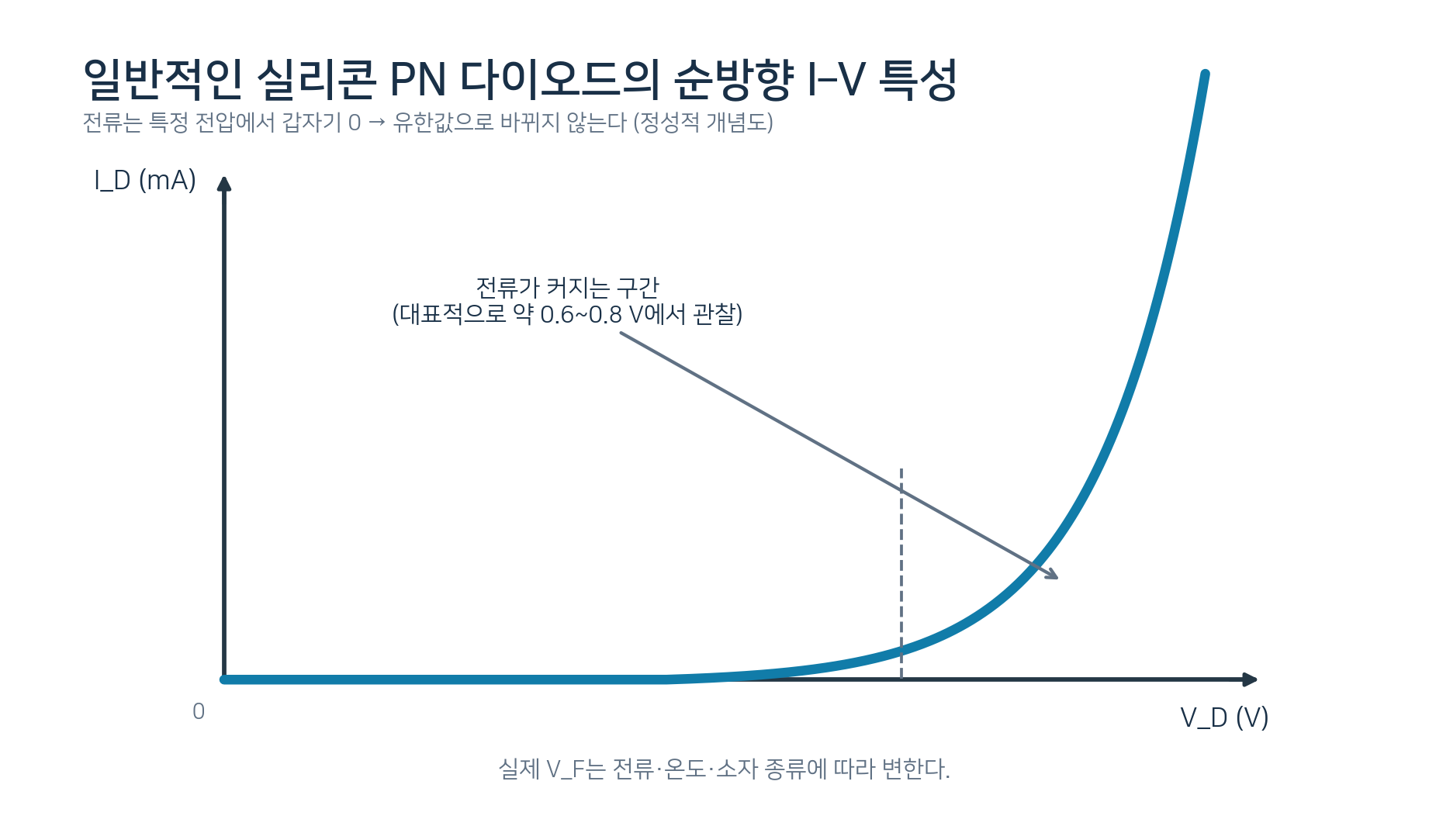

[그림 4] 실리콘 PN 접합 다이오드의 순방향 I–V 특성 개념도.

다이오드의 순방향 전압 강하는 전류, 온도, 반도체 재료 등에 따라 달라진다. 따라서 실제 회로를 설계할 때에는 단순히 \(0.7\mathrm{V}\)를 적용하기보다는 해당 제품의 Datasheet에서 동작 전류에 따른 \(V_F\)를 확인해야 한다.

또한 다이오드에 전류가 흐르면 전압 강하로 인해 전력이 소모된다.

\[
P_D=V_F I_F
\qquad
\left[
\begin{array}{ll}
P_D &: \text{다이오드의 소모 전력}\\[-4pt]
V_F &: \text{순방향 전압 강하}\\[-4pt]
I_F &: \text{순방향 전류}
\end{array}
\right.
\]

따라서 큰 전류가 흐르는 회로에서는 다이오드의 전압 강하뿐 아니라 발열도 고려해야 한다.

4.2 Reverse Breakdown

역방향 바이어스에서 전압의 크기를 계속 높이면 어떻게 될까? 역방향 전압이 일정한 수준에 도달하면 다이오드 내부의 전기장이 매우 강해지면서 역방향 전류가 급격하게 증가할 수 있다. 이러한 현상을 Breakdown(항복)이라고 한다.

일반적인 정류 다이오드는 항복 상태에서 전류가 제한되지 않으면 과도한 발열로 손상될 수 있다. 반면 Zener Diode나 일부 보호용 다이오드는 특정 항복 특성을 회로에서 활용하도록 설계된다.

따라서 다이오드를 선택할 때에는 순방향 전류 용량뿐 아니라 허용 역방향 전압도 확인해야 한다.

5. Diode의 주요 역할

다이오드의 주요 역할은 전류가 흐르는 방향과 전압에 따른 전류 특성을 활용하는 것이다. 다이오드의 대표적인 기능은 다음과 같다.

• Rectification(정류): 교류 전압에서 한쪽 극성의 전류를 통과시키거나 여러 다이오드를 조합해 출력 극성을 일정하게 만든다.
• Reverse Polarity Protection(역극성 보호): 전원 연결 방향이 잘못되었을 때 부하에 역방향 전류가 흐르는 것을 방지한다.
• Inductive Load Protection(유도성 부하 보호): 코일의 전류가 급격히 변할 때 발생하는 전압을 제한한다.
• Voltage Regulation 및 Clamping: Zener Diode나 보호용 다이오드를 이용하여 전압을 제한한다.
• Light Emission: LED는 순방향 전류가 흐를 때 전자와 정공의 재결합을 이용하여 빛을 방출한다.

이러한 기능은 서로 다른 다이오드의 특성과 회로 구성에 따라 구현된다.

6. Diode의 실제 회로 동작

지금까지 다이오드의 기본적인 구조와 동작 원리를 살펴보았다. 이제 실제 회로에서 다이오드가 어떻게 사용되는지 알아보자.

6.1 예제 1: LED와 전류 제한 저항

LED(Light Emitting Diode)는 전류가 흐를 때 빛을 방출하는 다이오드이다. 가장 기본적인 LED 회로는 전원, 직렬 저항, LED로 구성된다.

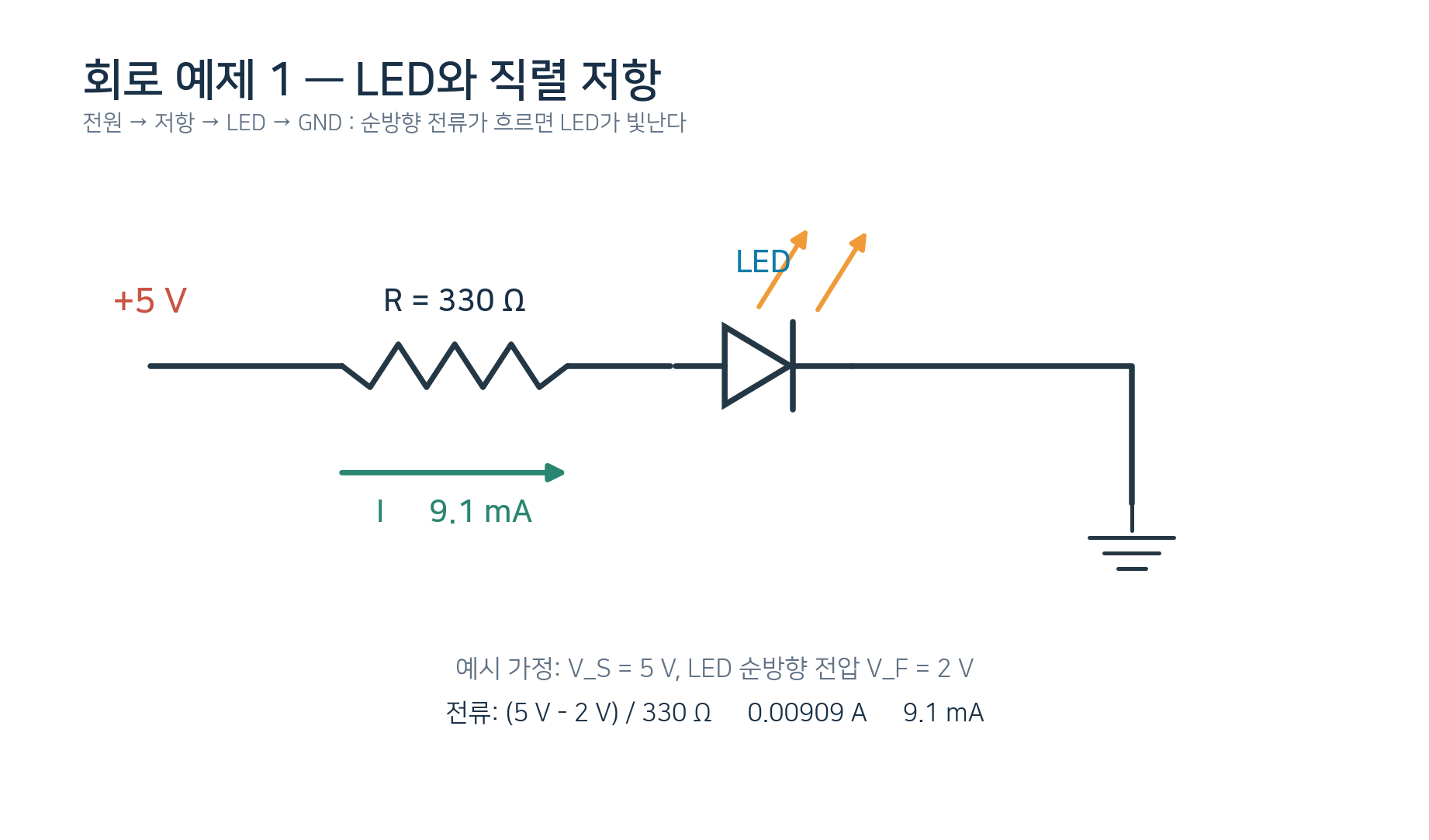

[그림 5] LED와 전류 제한 저항으로 구성된 기본 회로.

LED가 빛을 내려면 순방향 바이어스가 인가되어야 한다. 그러나 LED를 전원에 직접 연결하면 전압과 회로 조건에 따라 과도한 전류가 흐를 수 있다. 따라서 일반적으로 직렬 저항을 사용해 전류를 제한한다.

직렬 저항의 크기는 옴의 법칙을 이용해 계산할 수 있다.
\[
I_F=\frac{V_S-V_F}{R}
\qquad
\left[
\begin{array}{ll}
I_F &: \text{LED 순방향 전류}\\[6pt]
V_S &: \text{전원 전압}\\[6pt]
V_F &: \text{LED 순방향 전압}\\[6pt]
R &: \text{직렬 저항}
\end{array}
\right.
\]
예를 들어 전원 전압이 \(5\,\mathrm{V}\)이고, LED의 동작 전류에서 순방향 전압이 \(2\,\mathrm{V}\)라고 가정하자. 또한 직렬 저항으로 \(330\,\Omega\)을 사용한다면 먼저 저항 양단의 전압을 계산할 수 있다.
\[
V_R=5\,\mathrm{V}-2\,\mathrm{V}=3\,\mathrm{V}
\]
따라서 저항을 통해 흐르는 전류는 다음과 같다.
\[
\begin{aligned}
I_F&=\frac{3\,\mathrm{V}}{330\,\Omega}\\
&\approx0.00909\,\mathrm{A}\\
&\approx9.1\,\mathrm{mA}
\end{aligned}
\]
즉, 위의 가정에서는 LED에 약 \(9.1\,\mathrm{mA}\)의 전류가 흐른다.
다만 실제 LED의 순방향 전압은 색상, 제품, 전류 및 온도에 따라 달라지므로 계산 결과는 근삿값이다.

6.2 예제 2: Half-wave Rectifier(반파 정류 회로)

반파 정류 회로는 다이오드의 가장 대표적인 활용 사례이다.

교류 전압은 시간에 따라 양의 값과 음의 값을 반복한다. 그런데 하나의 다이오드를 교류 전원과 부하 사이에 직렬로 연결하면, 전압의 방향에 따라 다이오드가 도통하거나 전류를 억제한다.

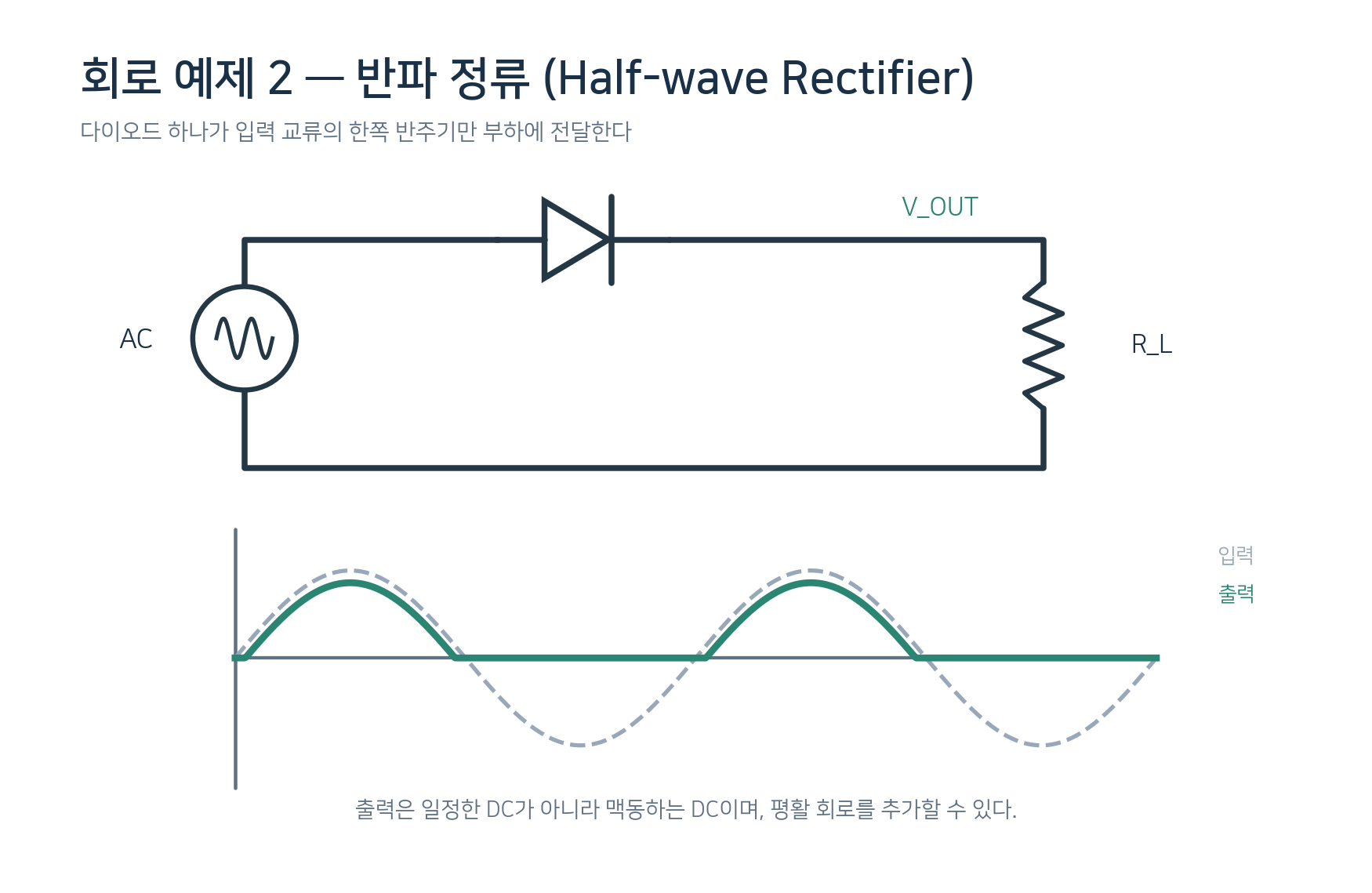

[그림 6] 반파 정류 회로와 입력·출력 전압 파형. 실제 출력 전압은 다이오드의 순방향 전압 강하만큼 입력 전압보다 낮아질 수 있다.

양의 반주기

다이오드의 Anode가 Cathode보다 충분히 높은 전압이 되면 순방향 전류가 흐른다. 따라서 입력 교류의 양의 반주기 중 일부가 부하에 전달된다. 이때 실제 출력에는 다이오드의 순방향 전압 강하가 반영된다.

음의 반주기

입력 전압의 극성이 반대로 바뀌면 다이오드는 역방향 바이어스 상태가 된다. 따라서 부하에 흐르는 전류가 거의 차단되며, 이상적인 회로로 근사하면 출력 전압은 \(0\mathrm{V}\)가 된다. 결과적으로 다이오드의 출력은 양의 방향으로만 변하는 파형이 된다.

그러나 이것이 일정한 전압을 유지하는 완전한 직류라는 의미는 아니다. 출력 전압이 시간에 따라 반복적으로 변하는 맥동 직류이기 때문이다. 따라서 안정적인 직류 전압이 필요하다면 Capacitor를 이용한 평활 회로 등을 추가할 수 있다. 또한 실제 전원회로에서는 다이오드 네 개로 구성된 Bridge Rectifier를 사용하여 교류의 양쪽 반주기를 모두 활용하는 전파 정류(Full-wave Rectification)도 널리 이용한다.

6.3 예제 3: Flyback Diode를 이용한 회로 보호

다이오드는 전류를 정류하는 용도뿐 아니라 다른 전자부품을 보호하는 데에도 사용된다. 대표적인 예가 릴레이 코일이나 솔레노이드와 같은 유도성 부하(Inductive Load)의 보호 회로이다.

인덕터 성분이 있는 코일에는 전류가 흐르면 자기장 형태로 에너지가 저장된다. 따라서 코일에 흐르던 전류를 갑자기 차단하려고 하면 코일은 기존 전류를 유지하려는 특성을 나타낸다.



이 과정에서 회로의 스위치 양단에 높은 전압이 발생할 수 있으며, 스위치 역할을 하는 트랜지스터가 손상될 위험이 있다.

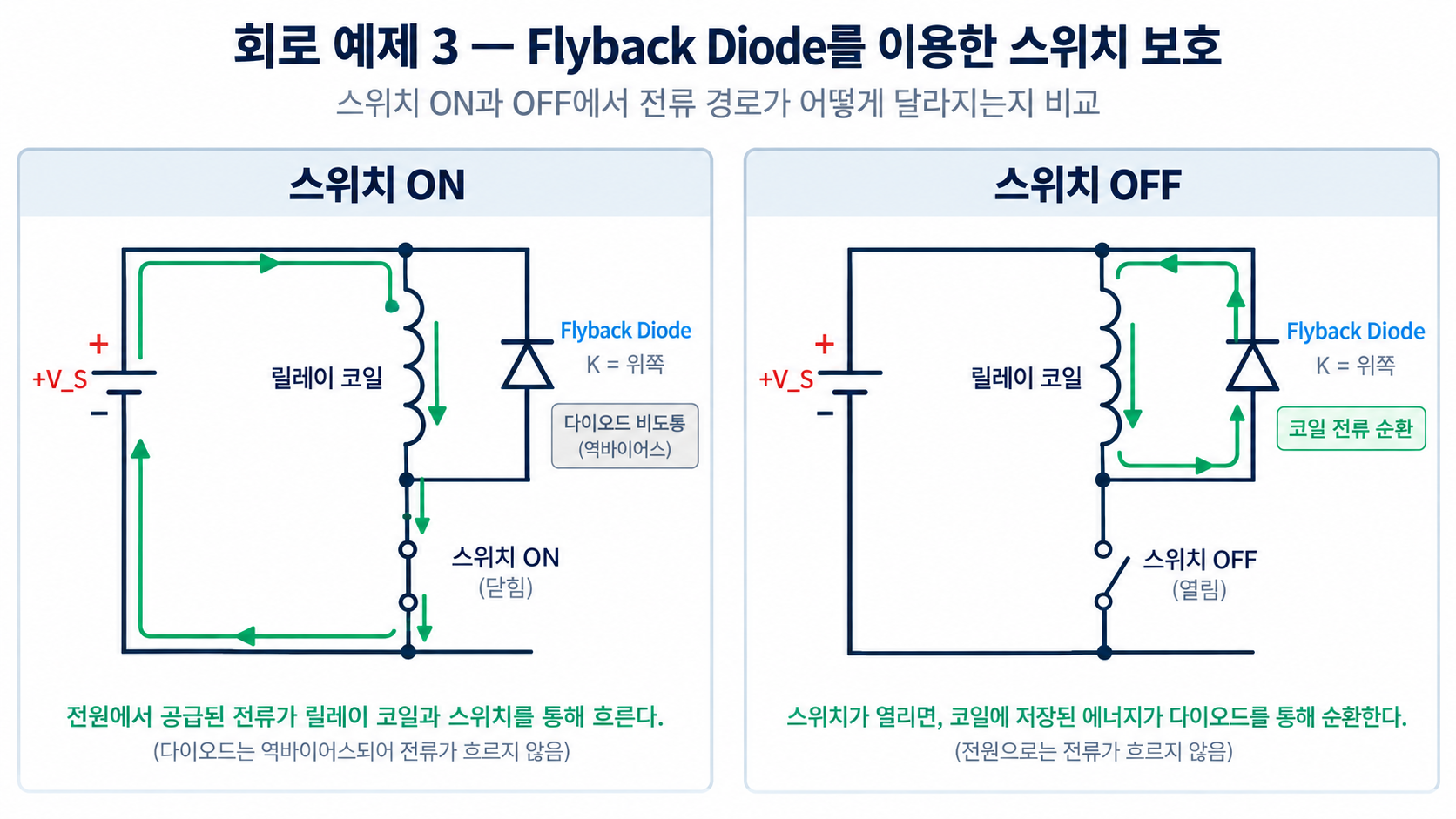

[그림 7] 스위치 ON/OFF에 따른 코일 전류 경로의 변화



이 회로에서는 다이오드를 코일과 병렬로 연결하되, 정상적으로 전원이 공급될 때에는 역방향 바이어스가 걸리도록 배치한다.

스위치 ON

스위치를 켜면 전원으로부터 코일을 거쳐 전류가 흐른다. 이때 Flyback Diode는 역방향 바이어스 상태이므로 정상적인 코일 전류의 경로에 거의 영향을 주지 않는다.

스위치 OFF

스위치를 끄면 코일을 통과하던 전류가 즉시 사라질 수 없다. 코일은 기존 전류를 유지하기 위해 유도전압을 발생시키는데, Flyback Diode가 없다면 스위치 양단에 높은 전압이 걸릴 수 있다. 이로 인해 스위치 접점에서 스파크가 발생하거나 스위칭 소자가 손상될 위험이 있다.

이를 방지하기 위해 코일과 병렬로 Flyback Diode를 연결한다. 스위치를 끄면 코일의 양단 전압이 변화하면서 기존에 역방향 바이어스 상태였던 다이오드가 순방향으로 도통한다. 이에 따라 코일과 다이오드로 이루어진 순환 경로가 형성되고, 코일에 저장된 에너지가 점차 소모되면서 전류가 감소한다. 그 결과 스위치에 발생하는 과도한 전압을 제한할 수 있다.

다만 이러한 방식은 코일 전류가 감소하는 시간을 길게 만들 수 있으므로, 릴레이의 빠른 해제가 필요한 회로에서는 별도의 보호 방식을 고려하기도 한다.

7. Diode의 종류

지금까지는 주로 일반적인 PN 접합 다이오드를 기준으로 설명했지만, 실제 전자회로에서는 목적에 따라 다양한 종류의 다이오드가 사용된다.

종류	주요 특징 및 용도
PN Junction Diode	일반적인 정류 및 전류 방향 제어
Schottky Diode	금속과 반도체 접합을 이용하며, 일반적인 실리콘 PN 다이오드보다 낮은 순방향 전압 강하와 빠른 스위칭 특성을 가지는 경우가 많음
Zener Diode	정해진 역방향 항복 특성을 활용한 전압 기준 및 제한
LED	순방향 전류를 이용한 발광
TVS Diode	순간적인 과도전압으로부터 회로를 보호

이처럼 다이오드는 단순히 한 방향으로 전류를 흘리는 소자에서 출발했지만, 종류와 구조에 따라 여러 가지 기능을 수행한다. 따라서 실제 회로에서는 목적에 맞는 다이오드를 선택하고, 해당 소자의 전압·전류 정격 및 동작 특성을 확인해야 한다.

8. 마무리

다이오드는 두 개의 단자를 가진 비교적 단순한 소자이지만, PN 접합에 인가되는 전압의 방향에 따라 전류 특성이 달라진다는 중요한 특징을 가진다. 특히 순방향 바이어스에서는 전류가 쉽게 흐르고, 역방향 바이어스에서는 전류가 거의 차단된다. 이러한 특성을 이용하면 교류를 정류하거나, 전류의 흐름을 제한하거나, 전자회로를 보호할 수 있다.

다이오드의 동작 원리를 이해하면 이후 정류 회로, 전원 공급 장치, MOSFET의 Body Diode 등 다양한 반도체 및 전력전자 개념을 학습하는 데 도움이 된다.
